日本在线www-日本在线播放一区-日本在线不卡免费视频一区-日本在线不卡视频-成人影院久久久久久影院-成人影院一区二区三区

應力作用下硬質透明pvc顆粒的紫外光老化機理
欄目:行業動態 發布時間:2022-12-01 13:56
眾所周知,硬質透明pvc顆粒在紫外光作用下會發生老化現象。此外,在其使用過程中還會受到各種形式應力的作用,而應力的存在勢必改變其老化進程。因此...


眾所周知,硬質透明pvc顆粒在紫外光作用下會發生老化現象。此外,在其使用過程中還會受到各種形式應力的作用,而應力的存在勢必改變其老化進程。因此在研究PVC的光老化性能時,考察應力的影響十分必要。

實驗準備過程略顯繁雜,為了便于討論,我們直接快進到老化實驗結果的討論:

1.共軛雙鍵的生成
老化20 d后,無應力的試樣顏色較深,預施加2%應變的樣品顏色較淺,表明應力對試樣在光老化過程中生色基團的生成有抑制作用。

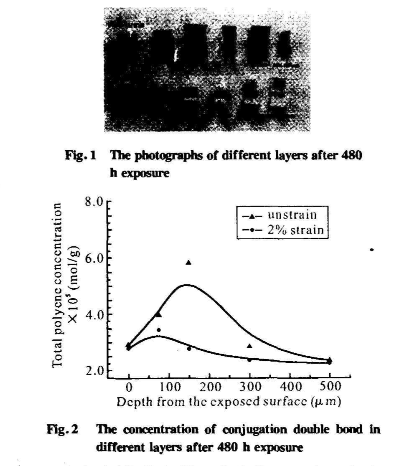

對此,用紫外光譜追蹤老化過程中生色基團的變化。以層厚與其共軛雙鍵數量作圖(Fig.2)發現,在0 t~m-500 m范圍內,受應力樣的共軛雙鍵數量少于對比樣生成的共軛雙鍵數量(受應力時樣品的總共軛雙鍵濃度為15.728×10一mol/g,無應力時生成的總共軛雙鍵濃度為18.541×10-5 mol/g),且受應力試樣生成的共軛雙鍵主要集中于0μm~150μm范圍內,而不受應力樣的共軛雙鍵則廣泛分布于0 μm~500μm范圍內。這說明受應力時,PVC脫HCl反應發生的區域更集中,相應生成的共軛雙鍵主要集中在距表面較近的次表層,而內層生成的共軛雙鍵則較少;無應力時,PVC脫HCl反應廣泛地發生于各層之中。

2.氧化反應

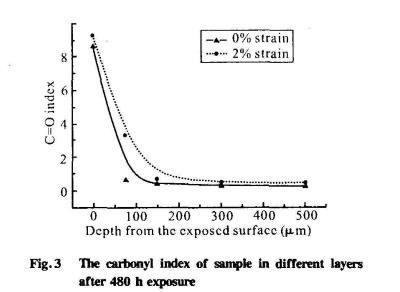

從各層羰基指數的變化趨勢(Fig.3)可知,試樣表層羰基指數大,且隨著厚度的增加,羰基指數大幅度降低,表明:氧化反應主要發生在試樣的表面層。

受應力時,試樣的總羰基指數為14.341;無應力時總羰基指數為10.341。且受應力的樣品氧化層厚度約為150μm,而對比樣的氧化層厚度只有75μm。這說明:應力使PVC在光老化過程中更易發生氧化反應,這一方面會促使PVC生成更多的含氧基團,加速材料的氧化降解;另一方面由于共軛雙鍵結構的氧化,導致其共軛雙鍵數降低,生色基團含量減少,對材料起到一定的“漂白作用”,這與受應力試樣光老化后顏色較對比樣顏色淺的結果相呼應。

3.凝膠含量

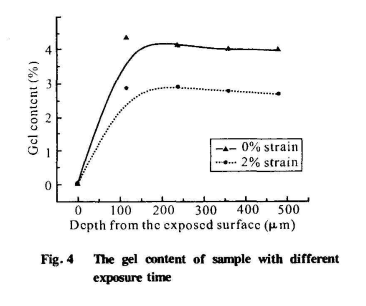

Fig.4為樣品的光老化時間.凝膠含量變化曲線。

從圖中可以看出,老化初期,隨著老化時間的增加,樣品的凝膠含量快速增加,即交聯程度快速增加。老化200 h后,凝膠含量變化趨于平穩。但是,受應力樣品的凝膠含量比對比樣少,如光照120 h后,受應力樣品的凝膠含量只有對比樣的63%。說明應力的存在對交聯反應起到阻礙作用。

4.機理討論
PVC老化后,不同厚度層有不同的結構變化,把老化后的材料內部分為三個區域。
(1)近表層:在該層中,以氧化反應為主。該區域在光老化過程中會生成大量羰基,從紅外分析可知,受應力時為0μm~150μm,無應力時氧化層厚度為0 μm-75 μm;且受應力時,試樣的總羰基指數高于無應力狀態。說明在近表層,應力促進PVC的氧化反應發生。
(2)次表層:在該層中,以脫HC1生成共軛雙鍵反應為主。該區域在光老化過程中會生成大量的共軛雙鍵,由紫外分析得到,雖然兩組樣總共軛雙鍵數量基本一致,但受應力時共軛雙鍵層為150 μm-300μm;無應力時共軛雙鍵層為75 μm~500 μm。表明在次表層,應力使試樣脫HC1反應更集中發生在較窄的區域。
(3)內層:該層為未老化層,該層離樣品表面較遠,所以該層中PVC既沒有發生氧化反應,也無共軛雙鍵生成。受應力時內層厚度大于300 μm,而無應力時則大于500μm。
產生上述現象的原因可能有以下三個方面:
① 交聯結構:通常,材料的交聯程度越大,結構越致密,氧越難進入材料內部。而從凝膠含量的數據分析發現,應力存在時,PVC光老化過程中交聯結構的生成量減少,這使得氧向材料內部的擴散變得容易,較終導致試樣的氧化層增厚,氧化速度加快。

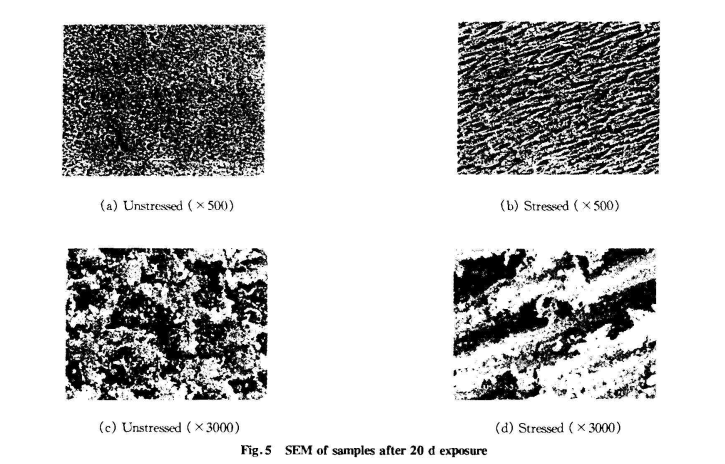

②應力取向:由Fig.5可見,試樣在應力作用下會發生一定程度的取向,而取向態的生成使紫外光不易透過樣品表面,進入樣品內部。所以應力作用下,PVC脫HC1生成共軛雙鍵的反應更集中發生在樣品表層。

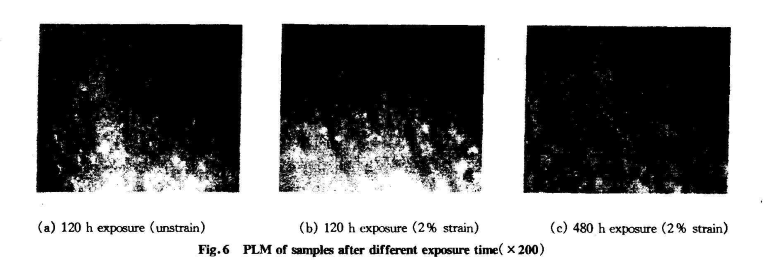

③表面裂紋的生成:從反射偏光透鏡中觀察發現,應力作用下,PVC在光老化過程中表面有許多微裂紋生成(Fig.6b),這為氧順利進入材料內部打開了通道。
由于氧的滲入,加劇了材料內部氧化反應,從而導致其氧化層更厚,且氧化反應程度更高。從Fig.6c可以看出,老化時間越長,樣品表面生成的裂紋越寬、越深。尤其在老化后期(480 h),表面變得很粗糙,裂紋之間出現許多孔洞結構,這使得材料在受到較大應力作用時,易發生脆性斷裂。所以應力存在下,PVC在光老化過程中更易發生脆性斷裂,使用壽命下降更快。

綜上所述,應力通過引發PVC材料聚集態結構的變化—— 取向和微裂紋的產生,交聯度的降低,使氧化反應加劇,脫HC1反應區域的集中,從而導致PVC材料的紫外光老化性能發生改變。

5.結論
應力存在下,硬質透明pvc顆粒紫外光老化后,試樣各層的顏色較未施加應力的樣品淺;應力加劇PVC紫外光老化過程中的氧化反應,而對共軛雙鍵層的生成量影響不大,但會使脫HCl反應區域更集中;應力對PVC光老化過程中的交聯反應起阻礙作用;應力誘發光老化過程中微裂紋的產生。導致PVC材料使用壽命下降:取向和微裂紋的產生是應力改變硬質pvc顆粒光老化進程的根源。


無錫嘉弘塑料科技有限公司可根據客戶要求加工各種填充、阻燃、增強改性ABS、PS、PC、PC/ABS、聚丙烯、PA等工程塑料粒子;各種汽車門板、保險杠、儀表板、發動機蓋板、車燈等汽車專用料。

無錫嘉弘塑料科技有限公司擁有近30年硬質透明PVC顆粒的研發、造粒生產經驗,改性工程塑料的研發和生產經驗;專業技術服務團隊可為客戶提供一站式改性塑料系統解決方案。如想了解更多關于產品的信息,歡迎登錄我們的官網∶www.zpinjie.com,咨詢在線客服或撥打熱線。固話:0510-68755207 手機:15190220696,我們將竭誠為您服務。

(免責聲明: 本站內收錄的所有教程與資源均來自于互聯網,其版權均歸原作者及其網站所有,本站雖力求保存原有的版權信息,但由于諸多原因,可能導致無法確定其真實來源,請原作者原諒!如果您對本站教程與資源的歸屬存有異議,請立即通知小編,情況屬實,我們會盡快予以刪除。)

西西GOGO大胆啪啪艺术| 无码人妻一区二区三区免水牛视频 | 亚洲熟妇AV一区二区三区| 一本久久伊人热热精品中文字幕| 中国少妇初尝黑人巨高清| 99国内精品久久久久久久漫画| 阿姨呀咿呀啊咿呀咿呀| 丰满日韩放荡少妇无码视频| 国产免费一区二区三区不卡| 久久精品国产亚洲AV成人 | 国产精品免费看久久久8| 激情偷乱人伦小说免费看| 两个病娇男友轮流爱我资源| 人妻人人添人人爽夜夜欢视频| 亭亭玉立国色天香四月天| 亚洲国产另类久久久精品| 综合人妻久久一区二区精品| 低头看我是怎么C哭你的| 国产午夜亚洲精品午夜鲁丝片 | 美国少归BVBV| 日韩人妻无码精品久久久不卡| 性妇WBBBB搡BBBB嗓小说| 喑交小拗女一区二区三区| 把女人弄爽大黄A大片片| 国产精品成人无码久久久| 久久九九久精品国产| 人妻尝试又大又粗久久| 亚洲 中文 欧美 日韩 在线| 中文字幕乱妇无码AV在线| 灌醉国产猛男GAY1069| 久久99精品久久久久久HB无码| 欧美性猛尖ⅩⅩⅩⅩ乱大交| 香蕉免费一区二区三区在| 综合无码精品人妻一区二区三区 | 再深点灬舒服灬太大了添A| 成人区人妻精品一区二区不卡视频| 韩国精品福利一区二区三区| 欧美三级三级三级爽爽爽| 午夜人妻久久久久久久久| 中文字幕亚洲人妻| 国产成人综合五月天久久| 久久天天躁夜夜躁狠狠I女人 | 锕锕锕锕锕锕锕锕好疼小视频软件| 国产三级精品三级在线专区| 欧美黑人巨大精品VIDEOS| 午夜人妻久久久久久久久| 99国产精品久久久久久久成人 | 我的私人女教师3| 中文字幕久久精品一区二区三区| 国产很色很黄很大爽的视频| 男女差差差差差打扑克视频| 无码中文字幕在线播放2| 中文字幕在线观看亚洲日韩| 国产精品亚洲色婷婷99久久精品| 男女作爱网站免费观看全过程| 香蕉蕉亚亚洲AAV综合| JAPANESETUBE日本护| 精品久久久久久久国产潘金莲| 日韩免费无码成人久久久久久片| 亚洲中文无码AV永久不收费| 国产成人久久精品| 欧美超级乱婬视频播放| 亚洲成AV人片不卡无码| 成 人 A V免费视频在线观看| 久久精品午夜亚洲AV无码少妇| 熟女肥臀av二区三区四区| 50妺妺窝人体色WWW在线| 好紧好爽太大了视频| 日韩亚洲欧美精品综合| 中文无码一区二区视频在线播放量| 国产精品无码AV天天爽播放器| 欧美牲交视频免费观看| 亚洲性色成人AV天堂| 国产精品无码久久久久成人影院| 欧洲成人午夜精品无码区久久| 亚洲乱码一区AV春药高潮| 国产成人无码H在线观看网站| 年级老师的滋味4| 亚洲人成人无码网WWW国产| 国产精品99久久精品| 欧美与黑人午夜性猛交久久久 | 熟女作爱一区二区视频| 400部精品国偷自产在线| 久久不见久久见免费视频3| 无码人妻一区二区三区麻豆 | 欧洲精品码一区二区三区| 野花高清在线电影观看免费视频| 国产男男GAY做受ⅩXX小说| 日本一卡2卡3卡4卡| 2023国精产品一二二线免费| 久久精品国产亚洲不AV麻豆| 亚洲AV成人无码深夜高潮| 丰满熟妇人妻中文字幕| 欧洲老妇做爰XXXⅩ性活电影| 在线欧美精品一区二区三区| 精品无码专区免费下载| 亚洲AV蜜臀日韩AV无码污网站| 国产AV无码专区亚洲AV中文| 日本黑人乱偷人妻中文字幕| 9丨精品妻人一区二区三区蜜桃| 久久99精品久久久大学生| 亚洲AV无码不卡国产精品| 国产精品扒开腿做爽爽爽日本无码| 日本欧美大码A在线观看| AV不卡秒播在线观看| 美女露 0裸体无挡视频| 亚洲最大AV一区二区三区| 精品国产一区二区三区免费| 亚洲AV日韩AV无码AV| 国产麻豆精品乱码一区| 玩弄美艳馊子高潮秀色可贪| 吃警察爸爸的擎天柱视频| 人人妻人人爽人人| AE成品免费下载网站| 女人被男人吃奶到高潮| 中文字幕久久久久久精品| 老头握住校花的双乳| 一本久久知道综合久久| 久久久久无码专区亚洲AV| 亚洲色精品一区二区三区| 精品久久久久久中文墓无码| 亚洲国产精品久久久就秋霞| 黑人大荫道BBWBBB高潮潮喷 | 国产帅男男GAY网站视频| 无码喷水一区二区浪潮AV| 国产成人精品无码专区| 无码AV高潮喷水无码专区线| 国产精品久久久久久无码| 玩弄丰满熟妇XXXXX性HD| 国产妇女馒头高清泬20P多毛 | 丁香花在线影院观看在线播放| 日韩人妻无码精品—专区| 成年免费A级毛片免费看丶| 日本三级韩国三级欧美三级| 东京热人妻中文无码AV| 特大巨黑吊性XXXX| 国产精品永久免费视频| 亚洲AⅤ永久无码中文字幕| 好儿子妈妈今天就是你的女人| 亚洲国产群交无码AV| 久久国产亚洲精品无码| 用嘴巴吃鸡的好处| 女人18片毛片免费| 八戒八戒神马影院在线观看5 | 久久无码高潮喷水免费看| 孕妇泬出白浆18P| 男男GAy作爱免费观看| A级大胆欧美人体大胆666| 人妻AⅤ无码一区二区三区| 成人亚洲欧美成ΑⅤ人在线观看| 少妇又紧又深又湿又爽视频| 国产精品怡红院在线观看 | 国产肉丝袜在线观看| 亚洲18色成人网站WWW| 精品国产乱码久久久久久浪潮| 野花日本大全免费观看10电影| 免费AV片在线观看无需播放器 | 高潮VIDEOSSEX潮喷另类| 我当着我老公面给人C| 哈昂~哈昂够了太多了老师| 亚洲午夜无码久久| 欧美顶级METART裸体全部自慰| 成 人 黄 色 网 站 在线观 | 欧美成人精品1314www| 成人午夜精品无码区久久| 无码口爆内射颜射后入| 精品久久亚洲中文字幕| 中文字幕大香视频蕉免费| 人人澡人摸人人添| 国产精品露脸视频观看| 亚洲国模337P人艺体艺术| 毛耸耸性XXXX毛耸耸| 宝宝腿趴开一点就不会疼的原因 | 欧美成人看片一区二区三区尤物| 成人精品一二三区| 无码人妻久久一区二区三区免费 | 亚洲成人AV网址| 免费A级毛片在线播放| 初尝黑人巨砲波多野结衣| 性妇VODAFONEWIFI精| 久久久噜噜噜WWW成人网| А√天堂中文最新版在线种子| 无码内射成人免费喷射| 久久久久亚洲AV综合波多野结衣 | 欧美成AⅤ人高清免费| 公的粗大挺进了我的密道视频| 亚洲国产精品久久久久久久蜜桃| 免费看黄的成人APP| 国产97成人亚洲综合在线| 亚洲人成色777777在线观看| 欧美国产SE综合| 国产巨大爆乳在线观看| 又黄又无遮挡AAAAA毛片| 日本少妇XXⅩ熟睡侵犯| 国外精品视频在线观看免费| 99国内精品久久久久久久| 午夜亚洲WWW湿好大| 免费人妻无码不卡中文字幕18禁| 国产成本人片免费AV| 夜夜高潮天天爽欧美|
